Уровень воды в скважине

Вы стали счастливым обладателем скважины на воду. Но учитывайте то что скважина это не просто отверстие в земле, а сложное гидротехническое сооружение, следовательно обладает своими техническими характеристиками, которые нужно периодически контролировать. Основными параметрами любой скважины на воду являются глубина, дебит, статический и динамический уровни скважины. Все эти показатели обычно фиксируются буровым мастером и заносятся в основополагающий документ - паспорт скважины на воду.

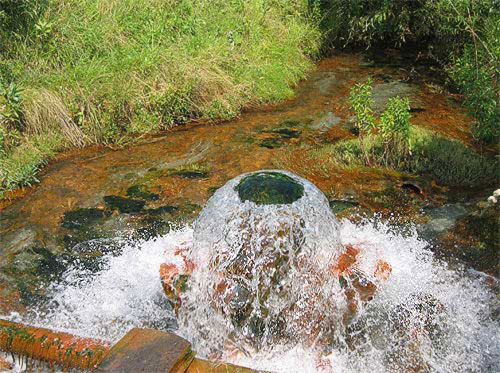

уровень воды в скважине

Если с дебитом и глубиной скважины все более-менее ясно то понятия статический и динамический уровень часто ставят в тупик владельцев загородных домов и дач. Для чего нужно знать эти цифры и как их правильно применять - давайте рассмотрим поподробнее.

Статический уровень скважины на воду - это та глубина от земной поверхности или нуля на которой находится водяное зеркало в скважине в спокойном состоянии. т.е. когда насос выключен. Иначе его еще называют пьезометрическим уровнем. Это очень ценный и важный показатель, недаром существует специальная служба гидромониторинга которая постоянно замеряет статический уровень воды в специально пробуренных наблюдательных скважинах по всей территории Тюменской области. На основании этих данных в дальнейшем ведется учет запасов подземных вод.

В неглубоких песчаных скважинах статический уровень чаще всего совпадает с уровнем грунтовых вод (УГВ). Многие владельцы скважин часто задают вопрос - почему вода в скважине стоит на расстоянии 1-2 метра от поверхности земли или вровень с поверхностью? Не связано ли это с тем что в скважину попадает верховодка с поверхности почвы? Разрешить такой вопрос помогает простой эксперимент - при откачке воды и понижении уровня внутри обсадной трубы понижения уровня в незасыпанном затрубном пространстве не происходит - следовательно перетока нет.

В неглубоких песчаных скважинах уровень воды совпадает с УГВ по той простой причине что горизонт УГВ и скважинный безнапорный горизонт гидравлически связаны друг с другом. Это вовсе не означает что химический состав воды в них одинаков и вся грязь с поверхности попадает в скважину - это совсем не так. Чаще всего связь горизонтов происходит в крупных чащах естественных водоемов, в Тюмени это оз. Андреевское, оз Липовое, русло и старицы реки Туры и другие крупные озера - они являются своеобразными "окнами" в водоупорном слое, в итоге объединяют между собой два горизонта - скважинный и колодезную верховодку и начинает действовать правило сообщающихся сосудов, т.е. уровень воды в скважине совпадет с уровнем близлежащего водоема в 90% случаев плюс-минус пару метров.

Конечно существуют еще так называемые подпорные грунтовые воды когда уровень искусственно завышен из-за рельефа местности или низкой скорости разгрузки пластов но в Тюмени такие встречаются довольно редко.

Динамический уровень воды в скважине - это уровень воды при работающем насосе. Измеряется также в метрах от поверхности земли, обычно фиксируется в паспорте скважины. Причем необходимо учитывать что для каждого насоса динамический уровень будет разный, в зависимости от производительности. Это тоже достаточно важный показатель, и его необходимо знать чтобы выбрать оптимальную высоту подвешивания скважинного насоса. Но как померить уровень если в скважине опущен работающий насос и трубопровод с кабелем к нему?

Уровень воды в скважине замеряется с помощью нехитрого приспособления которое легко изготовить буквально "на коленке". Принцип достаточно прост - берется кусок трубки с заглушенным верхним концом и опускается в скважину на шпагате или мерной ленте. При касании трубкой зеркала воды слышен отчетливый громкий шлепок, поэтому инструмент называют шлепалкой или лягушкой. Самый простой вариант изготовления шлепалки - взять кусок ПНД или другой пластиковой трубы длиной 10-15 см, забить в один конец короткую деревянную заглушку-чопик и вкрутить в нее саморез для крепления шпагата. По бокам чопик также зафиксировать короткими саморезами

Методика измерения динамического уровня воды в скважине очень проста. Включается насос, опускается "шлепалка" и периодическим подергиванием на 20-30 см проверяется зеркало, при необходимости шпагат вытравливается. Как только зеркало перестает опускаться значит динамический уровень для этого насоса достигнут. После этого шпагат привязывается и продолжается откачка скважины в течении получаса или часа, с периодической проверкой зеркала. Если уровень воды не опускается или опускается незначительно то динамический уровень установился. Можно поднимать шпагат и измерять его длину погруженную в скважину - это и есть динамический уровень вашего источника воды.

Зная статический и динамический уровень а также производительность насоса можно легко подсчитать дебит скважины. К примеру насос с подачей 1 куб в час дает разницу между статическим и динамическим уровнем скважины в 5 метров. Если столб воды в скважине составляет 16-18 метров то фактический ее дебит составит примерно 16/5 = 3 кубических метра в час. или 200 литров на метр - это так называемый удельный дебит. Учитывая то что не рекомендуется опускать динамический уровень ниже 2/3 от общей высоты водяного столба в скважине то эксплуатационный дебит составит 2-2.2 куба в час.

Следует учитывать что динамический и статический уровень не являются постоянными величинами - в связи с сезонными колебаниями они могут изменяться, к примеру статический уровень как и УГВ опускается в засушливые периоды.
