Вращатель для малогабаритной буровой установки

Двигатель для МГБУ - что выбрать?

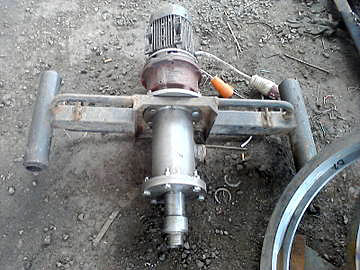

Вертлюг

Правильный выбор мотор-редуктора для малогабаритной буровой установки - залог успешного бурения скважин на воду. Прежде чем приобретать тот или иной вращатель, нужно определиться с методом бурения, а также применяемым буровым инструментом. От этого зависит какая нужна будет мощность (крутящий момент) и какие потребуются обороты на валу вращателя.

К примеру, характеристики установки разведывательного бурения УРБ 2А2 на базе ЗИЛ-130 которая позволяет бурить любые скважины на воду следующие - 20-300 об/минуту на вращателе и крутящий момент 3500 н.м. для бурения сухим способом - шнеками D135 на глубину 30-40 метров необходим крутящий момент 2500-3500 Н.м. и обороты около 100 об/мин. выдать такие характеристики можно только с помощью привода в виде автотракторного палубного дизеля мощностью 50-80 Квт. поэтому бурение шнеками и малогабаритная буровая установка малосовместимы.

Чаще всего бурение на МГБУ выполняется методом прямой промывки, т.е. подачи бурового раствора к рабочему инструменту - шарошечному долоту или пикобуру. Для такого метода бурения нужна гораздо меньшая мощность так как инструмент работает только на забое, пятно контакта а следовательно и усилия невелики, а вынос породы происходит за счет работы бурового насоса. Крутящий момент необходимый для такого метода составляет примерно 250-500 Нм, такой момент можно получить с простого электрического мотор-редуктора мощностью 2-3 кВт.

Теоретически можно конечно увеличить мощность до 6-7 квт но тогда необходимо менять конструкцию каркаса установки, делать делать его в виде стрелы или П-образным с раскосами жесткости. Обороты вращателя для работы на работы на малогабаритных установках как правило находятся в диапазоне 50-90 об/минуту. Это связано с тем что шаткость конструкции и малая точность изготовления вращающихся деталей на больших оборотах может вызвать сильную вибрацию и биение колонны буровых штанг и обрыв соединений. Для бурения мягких пород до 4-й категории буримости (глины, супеси, пески) таких оборотов и крутящего момента вполне достаточно.

Естественно что разработкой мотор-редукторов именно для малогабаритных установок никто специально не занимался. Чаще всего просто применяют стандартные двигатели от агрегатов используемых в сельском хозяйстве и промышленности. Три основных редуктора которые устанавливают на МГБУ это редуктор ТСН 00.76 от привода наклонного транспортера навозоуборочного комплекса, или общепромышленные редуктора 3МП-40 или 3МП-50. приводом для этих редукторов является фланцевый асинхронный электродвигатель трехфазного тока мощностью 2.2 кВт и выдающий 1500 оборотов в минуту.

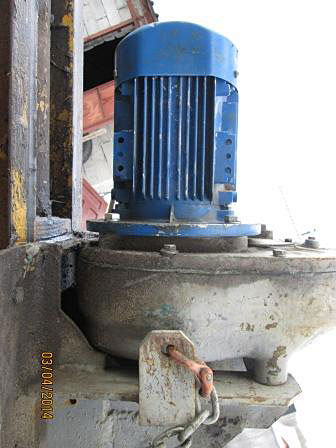

1. Редуктор ТСН 00.76

Редуктор ТСН

Этот мотор-редуктор в просторечии именуемый "навозник" является самым оптимальным и популярным вращателем для малогабаритных буровых установок. Его преимущества - надежность и простота конструкции, легкодоступность (продается в любом крупном агромаше) и ремонтопригодность, запчасти есть в том же агромаше почти всегда в наличии. Минусом является большой вес (95 кг), хотя иногда это является преимуществом - обеспечивается дополнительное давление на буровой инструмент и сравнительно малое количество оборотов на валу - 56 об/минуту.

2. Редукторы 3МП-40 и 3МП-50

3MP40

Редукторы 3МП-40 и 3МП-50 являются близнецами, их разница только в крутящем моменте на валу. Они выдают порядка 80 об/минуту, но их конструкция более сложна чем у ТСН, это планетарные редуктора с сателитными шестернями как в мостах автомобилей. Они выпускаются в двух видах - для горизонтальной схемы установки - на лапах и для вертикальной с фланцевым соединением. Данные редуктора весят немного меньше чем ТСН и лучше подходят для установки на переносную МГБУ. Но как правило в большинстве фирм торгующих промышленным оборудованием такой редуктор и запчасти к нему заказная позиция со сроком поставки около месяца.

Цена эти редуктоов на 15-20% дороже чем ТСН.
